薄板金屬雷射焊接：如何減少焊接變形

薄板金廣泛應用於設備外殼、支架、框架、外殼、蓋板、精密結構件等。然而，焊接薄金屬板可能具有挑戰性。過多的熱量輸入可能會導致翹曲、變形、燒穿、尺寸偏差或可見的表面缺陷。因此，對於公差嚴格的製造商來說，控制焊接變形與實現足夠的焊接強度同樣重要。

雷射焊接為許多薄板金屬應用提供了有效的解決方案，因為它將能量集中到一個小的焊接區域，並且可以減少不必要的熱暴露。當與適當的接頭設計、夾具控制、焊接參數、矯直、檢查和表面精加工相結合時，雷射焊接可以幫助製造商生產更穩定和一致的鈑金組件。

對於上海合華機械科技有限公司來說，焊接是一個完整的金屬製造流程的一部分，涵蓋切割、夾具製作、焊接、矯直、數控二次加工、檢驗和表面處理。這種方法允許從製造過程開始就考慮焊接變形，而不是僅在焊接後才進行校正。

為什麼薄板金屬在焊接過程中會變形？

焊縫變形主要是由於加熱和冷卻不均勻造成的。當焊接電弧或雷射光束加熱局部區域時，金屬會膨脹。隨著焊接區域冷卻和收縮，加熱區域和周圍材料之間會產生內應力。如果這些應力沒有得到適當控制，板材可能會彎曲、扭曲、彎曲或拉離其預期尺寸。

薄金屬板特別敏感，因為它具有較小的材料厚度來抵抗熱應力。焊接前看起來平坦的部件在多次焊接後可能會變得明顯變形。

影響變形的常見因素包括：

· 板材厚度與材料類型

· 焊接熱輸入

· 焊接速度

· 關節配置

· 焊縫長度與順序

· 夾具設計

· 零件幾何形狀

· 焊縫數量及位置

· 焊後矯正要求

因此，僅僅選擇低熱焊接工藝是不夠的。整個焊接過程需要圍繞組件的最終尺寸要求進行設計。

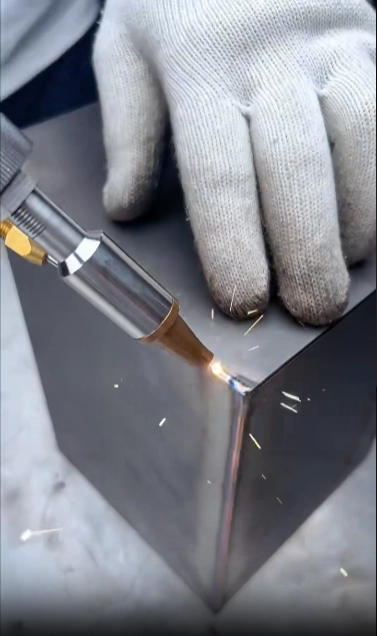

雷射焊接如何幫助減少薄板金屬變形

雷射焊接的主要優點之一是熱源集中。與傳統焊接工藝相比，雷射可以將能量傳遞到相對較小的區域，有助於限制熱影響區的大小並減少不必要的熱暴露。

對於薄金屬板，當組件需要乾淨的外觀和受控的尺寸精度時，這尤其有用。

然而，雷射焊接並不能自動消除變形。不正確的功率、行進速度、焦點位置、接頭準備或焊接順序仍然會導致熱變形。關鍵是使焊接過程與成品件的材料厚度、接頭結構、負載要求、外觀要求相符。

在上海禾華機械科技有限公司，焊接工藝是根據每個項目的實際要求來選擇的。除雷射焊接外，該公司還提供MIG/MAG、TIG/GTAW、點焊、角焊、埋弧焊、釬焊和機器人自動焊接。這使得焊接方法能夠適應不同的板材厚度和結構要求，而不是強迫每個項目都採用相同的工藝。

1.生產前優化焊接設計

控制變形最有效的方法之一是在焊接第一個零件之前解決問題。

適當的焊接設計應考慮接頭位置、焊縫尺寸、焊接長度、零件剛度、焊槍或雷射頭的通道以及預期的熱收縮方向。

合華機械支援生產前的圖面審查和焊接DFM優化。該公司使用 2D CAD 工程圖以及 3D STEP、IGS、SolidWorks 和 UG 檔案。需要複製現有焊接部件的客戶也可以利用實體樣品進行逆向工程。

在技​​術審查過程中，可以提前評估潛在的焊接變形和裂縫風險。這有助於減少生產開始後大量返工的需要。

2. 使用適當的固定裝置和夾緊裝置

夾具在焊接過程中保持薄板金屬位置方面發揮重要作用。如果沒有足夠的支撐，片材可能會隨著熱量的引入而移動或變形。

良好的夾具應牢固地固定組件，同時仍允許焊接過程高效進行。然而，過度夾緊也可能產生不必要的殘餘應力。因此，夾具設計應基於具體組裝的幾何形狀和焊接順序。

對於客製化 OEM 和 ODM 項目，上海禾華機械科技有限公司可以提供夾具製造作為其整合製造服務的一部分。這對於夾具一致性直接影響焊接重複性的重複生產特別有用。

3. 控制熱輸入和焊​​接參數

熱輸入是變形控制中最重要的變數之一。能量過多會使熱影響區擴大，冷卻後熱收縮增加。

對於薄金屬板，焊接參數應仔細匹配材料類型和厚度。碳鋼、鍍鋅鋼、304/316不銹鋼、鋁合金、鑄鐵、球墨鑄鐵和銅合金具有不同的熱特性和焊接特性。

焊接能量和行進速度之間的正確平衡至關重要。目標不僅僅是使用盡可能低的熱輸入，而是實現足夠的熔深和焊接強度，同時最大限度地減少不必要的熱負荷。

對於大批量生產，機器人焊接可以透過保持可重複的行進速度、焊槍位置和焊接順序來進一步提高一致性。

4. 規劃焊接順序

焊接順序會對薄金屬板組件的最終形狀產生重大影響。

如果沿著一個方向連續進行長焊接，產生的收縮可能會將零件拉向一側。交替焊接方向、在設計允許的情況下使用間斷焊接或將焊接分佈在不同區域可以幫助平衡熱應力。

最佳順序取決於零件的幾何形狀和結構要求。對於精密零件，通常最好在工程階段確定焊接順序，而不是在變形已經發生後進行調整。

5. 必要時在焊接後進行矯正

即使採用最佳化的焊接參數，某些部件也可能需要焊接後矯正。這對於焊接框架、設備底座、支架、外殼和其他具有嚴格尺寸要求的組件尤其重要。

合華機械的製造能力包括焊接後矯直。焊接後，可以在進行 CNC 二次加工或表面精加工之前檢查和糾正組件。

本公司規定適用零件的整體尺寸公差約為±0.1至±0.3毫米，矯直後平整度控制在≤0.03毫米/100毫米，具體取決於專案要求。

與僅依靠焊接參數調整相比，焊接和受控矯直的結合為實現最終尺寸要求提供了更實用的途徑。

6. 檢查焊接品質和最終尺寸

減少變形只是焊接品質的一部分。焊接部件還必須滿足焊接完整性、尺寸精度和特定應用性能的要求。

在上海禾華機械科技有限公司，焊接組件經過來料檢驗、製程檢驗、焊接後矯直檢查和最終品質控制。檢查焊接處是否有孔隙、夾渣和裂縫等問題。

對於與壓力相關的零件，可以進行氣密性、水密性測試。磁粉檢測 (MT)、超音波檢測 (UT) 和水壓檢測也可用於臨界壓力焊接。

這些檢查程序對於工業機械、壓縮機設備、建築機械以及焊接性能直接影響運行可靠性的其他應用中使用的部件尤其重要。

7.考慮焊接後的表面處理

薄金屬板組件通常需要的不僅僅是焊接。根據應用，可能需要研磨、拋光、噴砂、粉末塗層、鍍鋅、陽極氧化、電泳、黑色氧化和其他表面處理。

焊接後表面處理可以提高耐腐蝕性和外觀，但在最初的製造計劃中也應考慮這一點。焊接飛濺、鋒利的邊緣、過度的焊接強化和局部變形都可能影響最終的光潔度。

合華機械提供整合焊接後處理，使客戶能夠將焊接、矯直、機械加工和表面精加工整合到一個製造工作流程中。

精密薄板金屬焊接的應用

控制焊接變形對於需要與其他機械加工或組裝零件配合的零件尤其重要。

典型應用包括：

· 焊接鈑金外殼

· 壓縮機機架和耐壓外殼

· 裝備基地

· 工程機械支架

· 精密安裝支架

· 工業機械框架

· 輕質鋁結構

· 不銹鋼外殼

· 壓力管路焊接組件

· 半導體設備零件

· 新能源裝備結構

上海禾華機械科技有限公司擁有汽車、軌道運輸、航太、風電、核電、工業機械、半導體設備、新能源裝備等領域的豐富經驗，具備原型開發和大型生產專案的能力。

減少焊縫變形的實用方法

對於薄板金屬，焊接變形應視為製程控制問題，而不是可以簡單地在最後解決的問題。

實用的工作流程從設計審查和 DFM 最佳化開始，然後是適當的材料選擇、夾具設計、焊接流程選擇、熱輸入控制、焊接順序規劃和焊接後矯直。然後進行尺寸檢查和焊接品質測試，確認成品組件是否符合要求的規格。

這種整合方法對於 OEM 和 ODM 專案特別有價值，在這些專案中，客戶需要可重複的尺寸、穩定的焊接品質以及跨多個生產批次的可靠交付。

上海禾華機械科技有限公司擁有17,800多平方公尺的廠房，擁有超過160名員工，提供端到端的製造和出口服務。其品質和焊接能力得到 ISO 9001、IATF 16949、EN 15085 和 EN ISO 9606-1 資格的支持。

對於尋找薄板金屬零件焊接合作夥伴的製造商來說，正確的解決方案不僅僅是選擇一台焊接機。它選擇能夠控制熱量、變形、尺寸、焊接品質和焊接後要求的完整工藝。

為了討論客製化薄板金屬項目，可以根據材料、厚度、接頭設計、產量和所需的公差，將雷射焊接 與 MIG、TIG、點焊和機器人焊接一起進行評估。上海合華機械科技有限公司擁有一體化焊接和二次製造能力，可以支援從圖面審查、樣機取樣到生產、檢驗、表面處理和出口的專案。
