為什麼精密金屬沖壓用於大批量金屬零件

大批量金屬零件生產不僅僅是在更短的時間內生產更多的零件。對於大多數 OEM 和工業項目來說，真正的挑戰是大量生產，同時保持尺寸穩定、表面一致和下游組裝高效。這就是為什麼精密金屬沖壓仍然是重複金屬零件最廣泛使用的製造方法之一。

當零件設計合適時，沖壓可以以許多其他方法無法比擬的方式將速度、一致性和製程效率結合起來。禾華機械的金屬沖壓成形頁面將沖壓作為核心製造能力進行介紹，而級進模沖壓頁面則闡述了該工藝如何支持高速批量生產、精密尺寸、複雜成形、良好的表面質量和節省材料。這些正是大批量金屬零件經常選擇精密沖壓的原因。

高產量需要的不只是輸出速度

一種生產方法雖然速度很快，但如果產生太多變化、太多二次操作或太多手動校正，仍然會導致大批量程序失敗。大量生產取決於節奏。此流程需要持續運行，保持質量，並支援直接進入組裝的零件，無需重複調整。

這就是精密沖壓發揮作用的地方。禾華的製程描述指出，級進模生產可以每分鐘200至800次運行，單班​​日產量約為100,000至500,000件。這種範圍很重要，因為它表明該過程是為持續輸出而設計的，而不僅僅是小批量試驗工作。該頁面還指出，對於合適的零件，沖壓成本可以比機械加工低 60% 至 80%，這解釋了為什麼一旦零件體積增加，通常會首選沖壓。

對於買家來說，優勢是顯而易見的。如果程序涉及較長生產週期的重複零件，則穩定的沖壓生產線通常比圍繞多個單獨操作構建的較慢的路線更容易管理。

精度很重要，因為組裝很重要

大批量零件通常用於依賴互換性的系統。如果孔位置變化太大，邊緣不一致，或平整度超出可接受的範圍，組裝速度就會變慢，缺陷風險也會增加。

在這些情況下使用精密金屬沖壓，因為當正確控制模具和進給時，該工藝可以在長期運行中保持重複的幾何形狀。根據禾華公佈的能力數據，其級進模製程支援±0.01毫米的沖裁精度和±0.02毫米的孔距精度。還列出了步進精度為±0.005毫米的伺服滾輪送料，這顯示了送料控制如何支援尺寸穩定性。

這些值在實際生產中很重要，因為它們減少了二次加工或調整的需要。在大批量製造中，即使返工或組裝時間小幅減少也會對整個批次產生很大影響。

沖壓可以將多個成形步驟合併為一個過程

精密沖壓廣泛用於大批量零件的另一個原因是它可以在一個模具流程中結合多種操作。

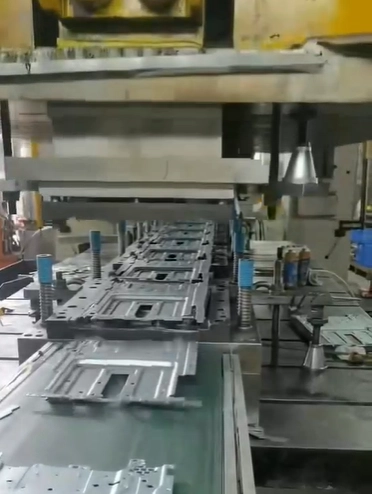

禾華的製程描述解釋說，級進沖壓可以使用多個工位進行拉深、沖孔、翻邊和整形。這使得連續生產箱形結構、殼體、法蘭和加強筋成為可能。

這種流程整合對於大批量工作非常重要。如果一個零件需要多台單獨的機器並重複處理，那麼變化通常會增加，並且輸出節奏會減慢。如果同一零件可以透過一個協調的工具系統移動，那麼生產就會變得更容易控制。

對於既需要形狀複雜性又需要生產規模的零件，這是沖壓保持競爭力的主要原因之一。

該工藝支援多種材料和厚度

大批量零件並非全部由相同材料製成。不同的行業根據強度、導電性、耐腐蝕性、重量或磁性性能使用不同的板材特性。

禾華的能力頁面列出了可加工的材料厚度範圍：鋼為 0.05 毫米至 12 毫米，不鏽鋼為 0.1 毫米至 8 毫米，鋁為 0.1 毫米至 10 毫米。

這很重要，因為零件體積本身並不能定義製程選擇。供應商還需要支援材料類別。能夠處理薄精密材料和較厚結構金屬的沖壓系統對於具有混合零件系列的 OEM 專案更有用。

對買家來說，這也意味著供應商不太可能只限於沖壓產品的一小部分。

隨著體積的增加，表面質量變得更加重要

當只生產少量樣品時，表面缺陷似乎是可以控制的。在大批量生產中，它們變得更加嚴重。塗層材料上的毛邊、刮痕、邊緣狀況不佳或表面損壞可能會造成大規模的分類、重做或組裝問題。

何華表示，冷軋板可維持Ra≤0.8μm的表面粗糙度，鍍鋅或塗層板沖壓後可保持其原始外觀。

這種表面穩定性是大量零件選擇精密沖壓的原因之一。可重複的工藝有助於在長期運行中保持外觀和邊緣質量，這對於直接進入組裝或其他下游工藝的零件特別有用。

在大批量製造中，表面控制不僅僅是外觀。這是為了保持整個過程的穩定。

大規模節省材料變得更有價值

材料利用率在短期內看起來並不重要，但當產量增加時，它就變得更加重要。當零件產量達到數十萬或數百萬時，即使條帶佈局中很小的百分比差異也會產生很大的影響。

Hehua的頁面指出，封閉的材料佈局可以實現至少85%的利用率，這對於不銹鋼薄材料和其他高價值金屬尤其重要。

這也是大批量零件經常選擇精密沖壓的另一個原因。一旦模具得到最佳化，材料的使用就會變得更加可預測和更有高效，從而幫助供應商隨著時間的推移保持生產紀律。

真實案例表現展示了為什麼沖壓適合大批量工作

精密沖壓最有力的論點不是理論。這是生產證據。

禾花的案例部分提供了三個例子，展示了不同形式的大批量優勢。

第一個案例是使用0.35毫米無取向矽鋼捲製成的新能源馬達鐵芯。此零件外徑為180毫米，槽數為72，厚度為40毫米，採用疊鉚方式。製程採用72工位級進模加旋轉疊鉚，線上毛邊檢測≤0.02毫米。報告結果：平整度≤0.05mm，鐵損≤2.4W/kg，月產量120萬片。

這個案例說明了為什麼沖壓適用於既需要幾何控制又需要大規模生產的零件。

第二個案例是由4毫米B340LA高強度鋼製成的車門鉸鏈。該製程使用800噸伺服壓力機和帶有7工位傳遞模具的三軸傳遞臂。側孔定位精度達0.08毫米，無需機械加工，年產能80萬套。

這個案例表明，大批量沖壓不僅限於簡單的薄型零件。它還可以支援形狀結構組件，其中一致的特徵位置很重要。

第三個案例是由0.2毫米磷青銅製成的5G射頻屏蔽罩，具有128個小百葉窗和凸出的凸起。採用 125 噸高速沖床以 600 SPM 生產，百葉窗無毛刺，屏蔽效能超過 100 dB，月產量達 500 萬件。

這個例子凸顯了精密沖壓的另一面：對於精細特徵零件來說，產量非常高，其中一致性與速度同樣重要。

自動化有助於維持大量輸出穩定

大批量生產需要的不僅僅是快速印刷機。它需要一個圍繞印刷機的受控系統。

合華的模具及自動化部分提到了自主設計的級進模、傳遞模、複合模，模擬成型減少試模40%，模內攻絲鉚接，機器人和視覺送料，自動換卷，以及視覺尺寸、壓力曲線和洩漏檢測的在線檢測。該頁面還指出缺陷率可保持在 50 PPM 或以下。

這些細節很重要，因為在大量生產時，製程穩定性在很大程度上取決於自動化和監控。過度依賴手動校正的生產線可能仍然會生產零件，但隨著時間的推移，保持產量和品質的一致性會變得更加困難。

品質和可追溯性支持較長的生產週期

大容量程式通常會運行很長時間，這使得可追溯性變得更加重要。如果一批出現問題，供應商需要快速找出原因。

合華品質與追溯部門表示，其沖壓製程遵循IATF 16949汽車沖壓系統和ISO 9013沖壓精度標準。它還描述了首件全尺寸檢查、10%檢查、最後一件比較、MES資料上傳、二維碼以及模具編號、卷號和操作員追溯至原材料爐號的可視化雕刻。

這是在大批量專案中使用精密沖壓的另一個原因。它不僅速度快。它還可以以支持長期品質控制的方式建造。

最後的想法

精密金屬沖壓用於大批量金屬零件，因為它將輸出速度與製程規程相結合。它支援大批量生產、嚴格的尺寸一致性、多步驟成型、更好的材料使用、穩定的表面品質和實用的可追溯性。

根據合華機械公佈的沖壓能力和案例，該製程特別適合 OEM 和工業買家所需的不僅僅是產能。他們需要隨著時間的推移、在大批量、不同類型的零件上獲得可重複的結果。這就是精密沖壓不僅成為一種生產選擇，而且成為一種製造策略。
