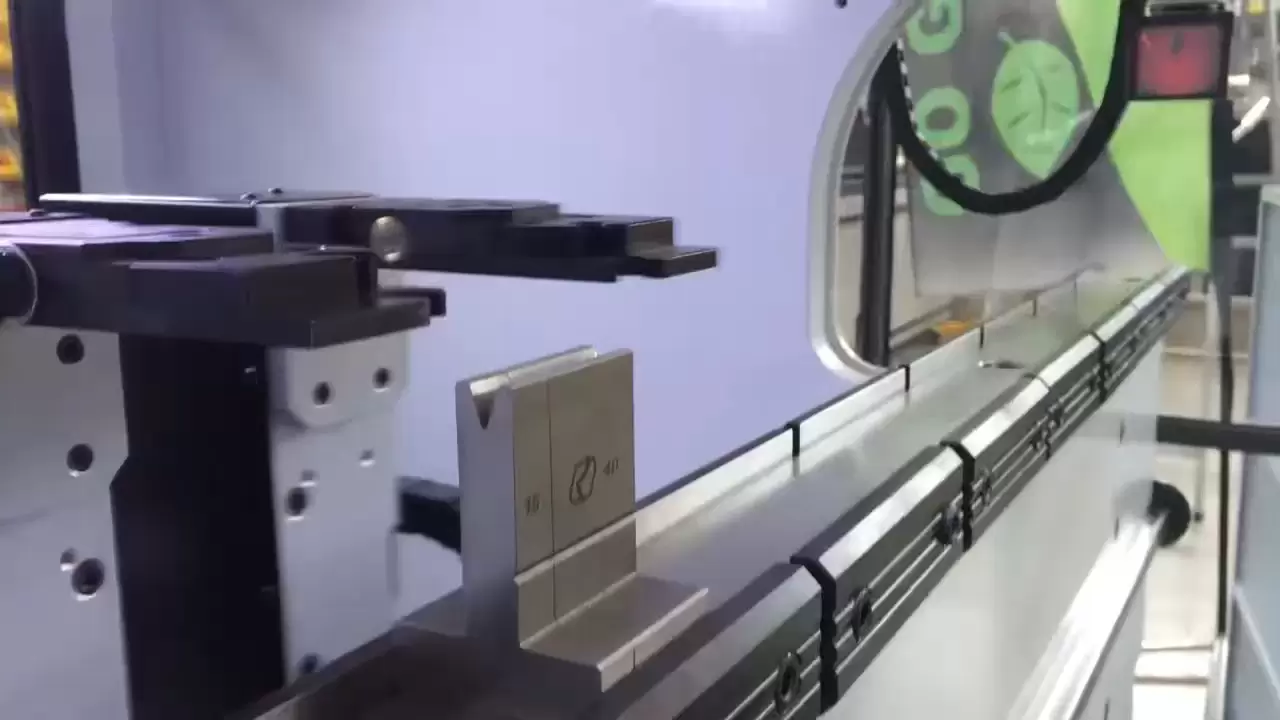

彎曲

1.工藝介紹 | 折彎機解決了什麼問題？

一次成型：將金屬板折疊成任一二維截面，無需拼接和二次加工。
高精度角度：CNC後擋塊+光柵尺，重複精度±0.1°，符合免檢組裝要求。
小半徑彎曲：最小內半徑R0.2mm，適用於銳邊家電面板及精密機殼。
長直線度：6公尺一體成型梁，總直線度≤0.3mm/1000mm，適用於電梯轎廂和轎廂側板。
複雜多邊形：多次彎曲和自動換模，一次成型盒形、圓盤形、C形和Z形。

2、能力

物品	範圍
最大彎曲長度	50 毫米 – 6100 毫米（附自動送料選項）
最大彎曲力	40噸 – 2200噸
板材厚度範圍	0.3 毫米 – 25 毫米（碳鋼）/ 0.3 毫米 – 20 毫米（不鏽鋼）/ 0.5 毫米 – 30 毫米（鋁）
彎曲角度範圍	0° – 180°（包括負角度）
後擋板行程	X 軸 1000 毫米 × R 軸 250 毫米 × Z 軸 300 毫米（選購 7 軸）
角度重複精度	±0.1°

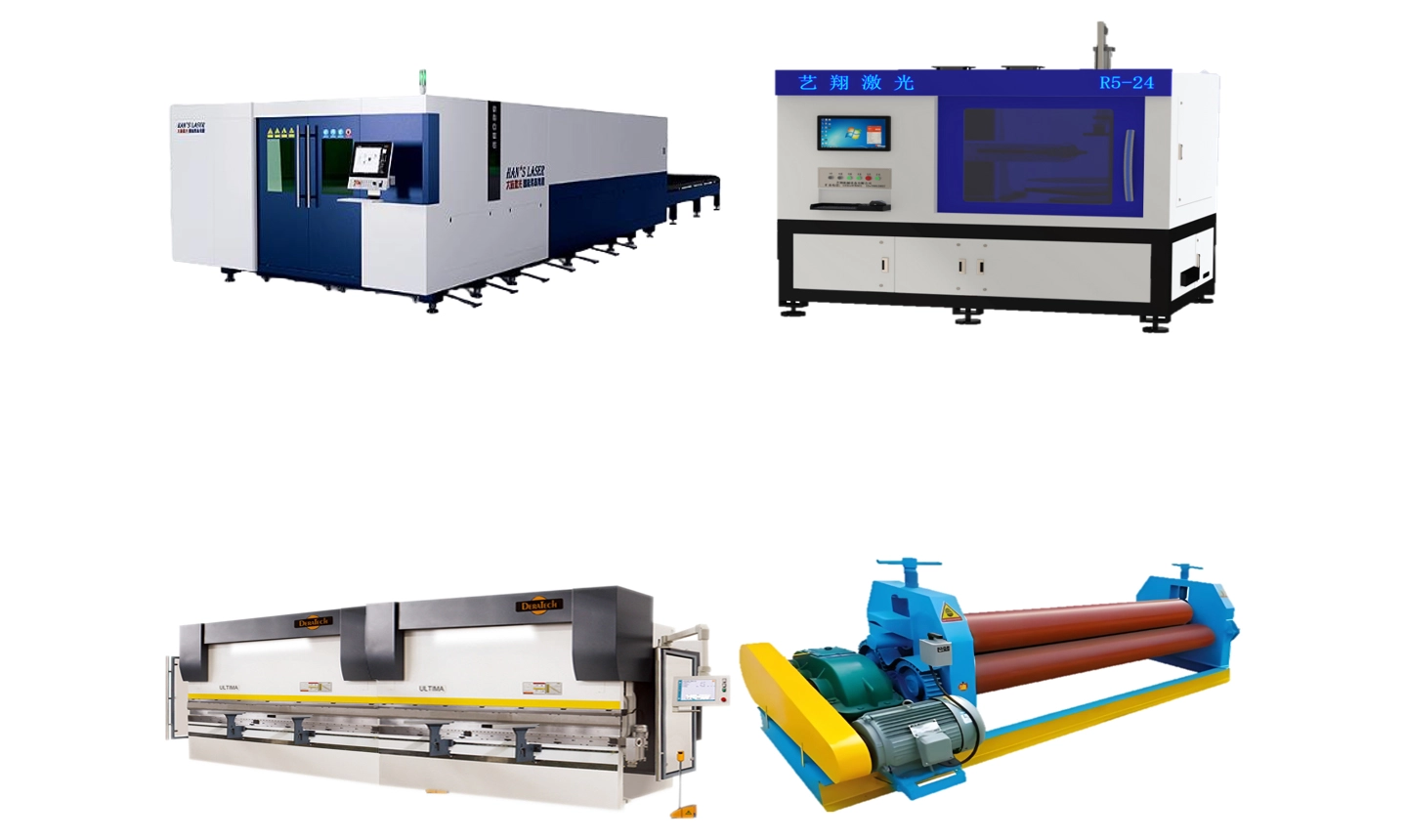

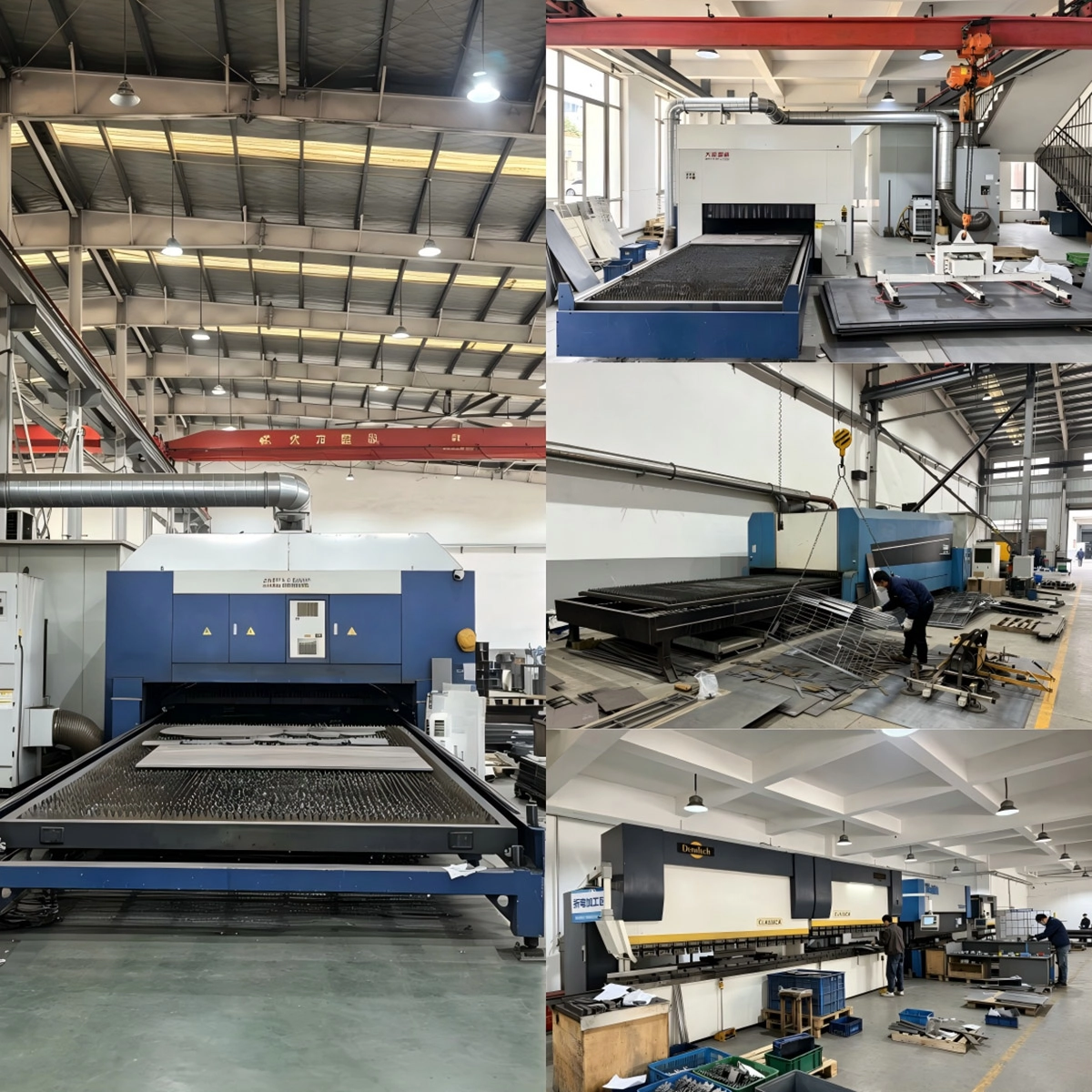

3、我們的設備

TruBend 5170

170噸 x 3100毫米，四軸數控，高速液壓，速度200毫米/秒，
適用於高速批量生產1-3毫米薄板，是家電行業的首選設備。

TruBend 5230

230噸 x 4100毫米，6軸+ACB角度即時校正，適用
於3-8毫米中厚板材，角度閉環精度±0.1°

LVD PPEB 2200/6100

2200噸 x 6100毫米，8軸CNC工具機，分段式上下模具，
一次成型20毫米厚×6米船用鋼板

HFE-M 100-3100 伺服電動折彎機

100噸 x 3100毫米，伺服馬達驅動，耗能降低35%；
0.3-2毫米不鏽鋼鏡殼，無油漬，無需清潔

4、彎曲案例研究 | 彎曲案例研究

案例 1 | 新能源電池外殼底板

材質： 2mm 3003-H14鋁合金

形狀：盒狀，尺寸為 420 × 320 × 45 毫米，12 個彎折處

挑戰：內徑 R 0.8 毫米，尺寸公差 ± 0.1 毫米

解： TruBend 5170+無縫薄膜+自動換模庫，30秒/片

結果：一次合格率為99.2%，日產能為1200件。

案例 2 | 電梯轎廂壁板

材質： 1.5mm 304不鏽鋼拉絲板

長度： 5300 毫米（彎曲後總長度），高度：2200 毫米

難度：全長直線度≤0.3mm，表面無拉絲刮痕

解： LVD 6米切割機+聚氨酯下模+真空吸盤切割

結果：牆板對角線誤差≤0.5mm，可直接送入裝配線。

案例 3 | 厚闆卡車梁

材質： 16mm Q355B 熱軋鋼板

角度： 90°鈍角88°（回彈補償）

長度： 5700毫米，折兩次

解決方案： 2200噸分段式模具+ACB即時角度回授

結果：回火穩定在±0.3°範圍內，無需進行二次火焰校正。

5.模具和自動化

庫存800餘套標準上下模，涵蓋銳角、鵝頸、箱形和弧形等各種形狀。
自動換模倉庫（ATC）容量達5噸，換模時間小於90秒。
機器人折彎單元：折彎機+六軸機器人+視覺對準，24小時無人操作。
離線編程軟體：BySoft 7/TruTops Bend，具備3D碰撞模擬功能，首件調整時間縮短70%。

6、品質和可追溯性

符合 ISO 9013 彎曲精度標準，角度公差等級 1；
每批次首件三坐標報告 + 批次抽樣；10%
二維碼可追溯性：材料爐號 + 模具號 + 彎曲參數 + 檢驗員；
與 MES 系統集成，可上傳實時彎曲力、角度和尺寸數據
